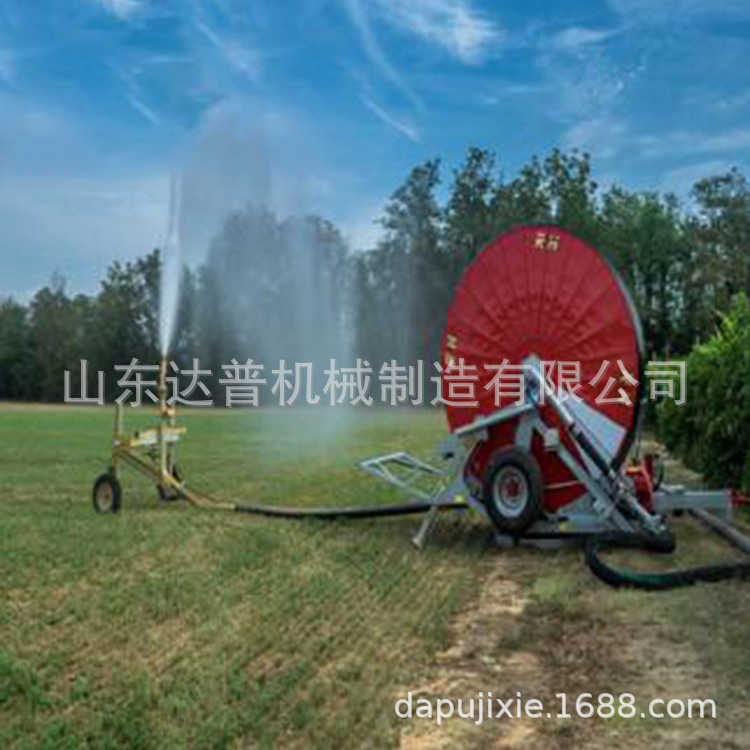

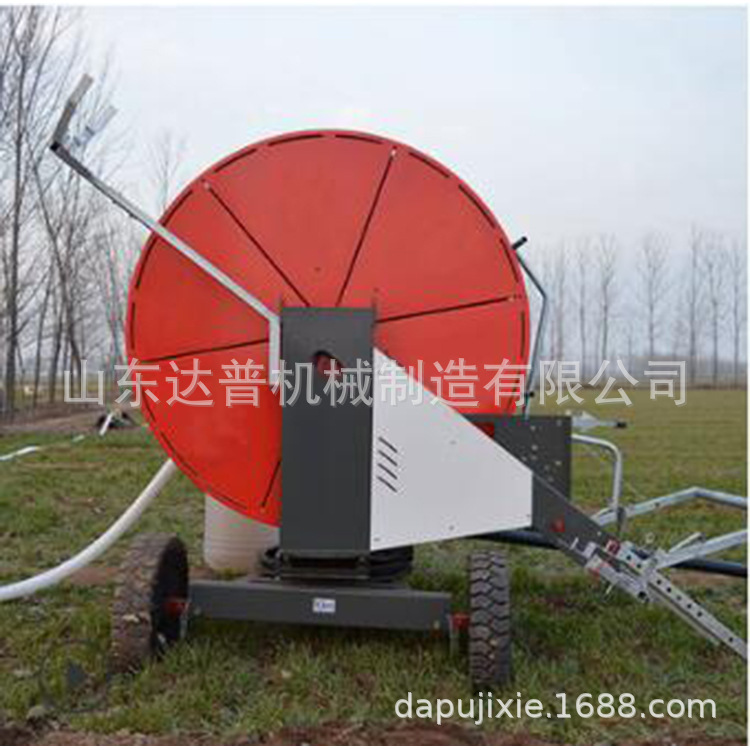

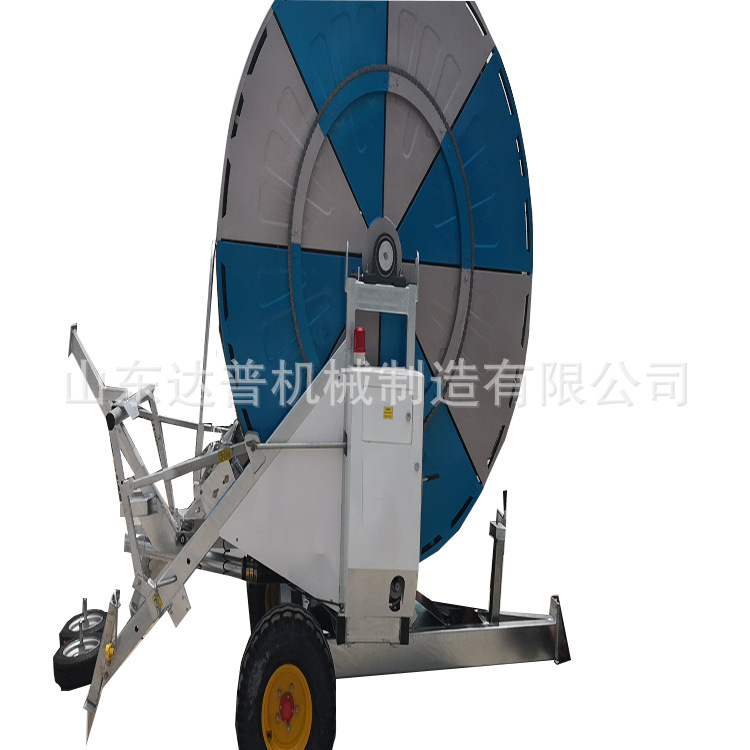

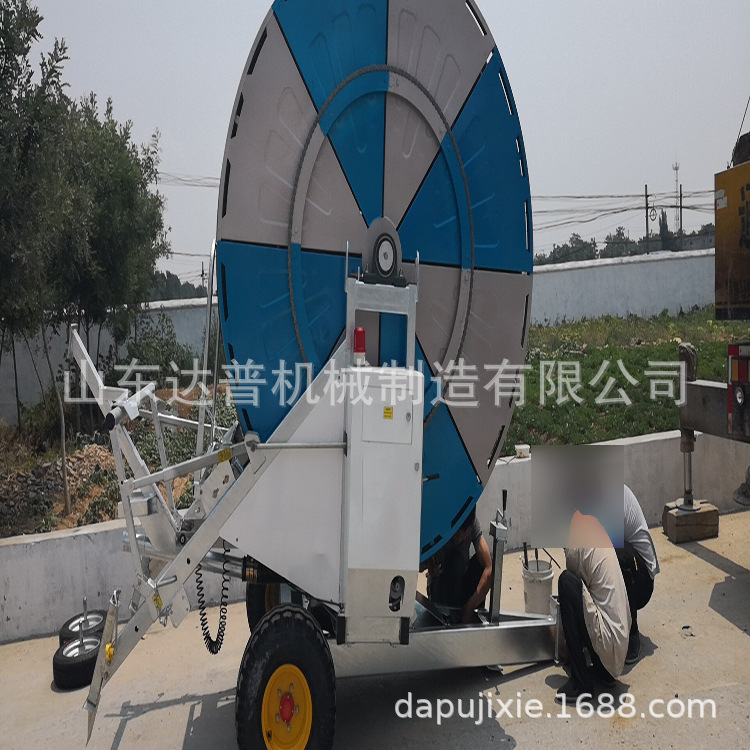

卷盤式噴灌機 卷盤式噴灌機大型移動噴灌機農田灌溉機
lw75-300卷盤式噴灌機適用范圍：

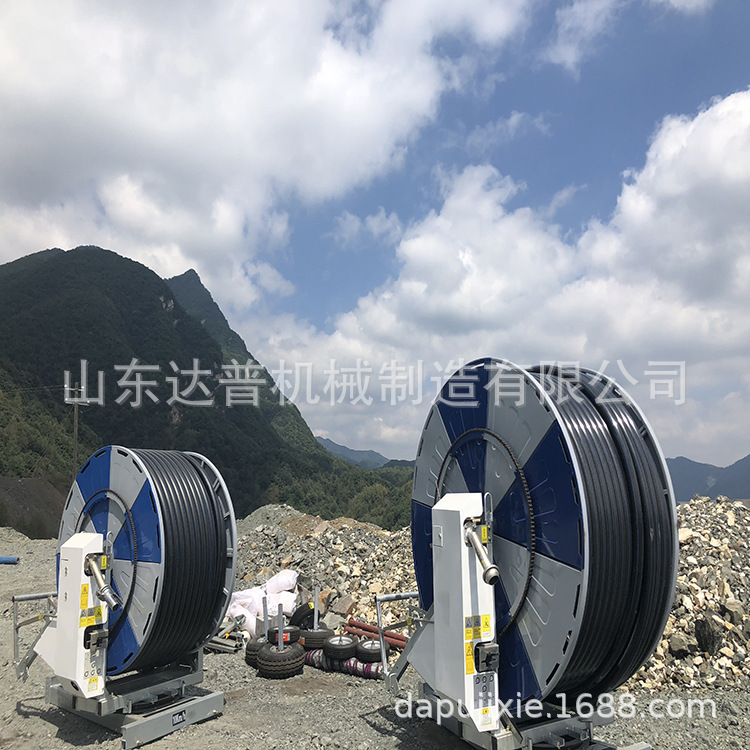

農田、蔬菜、牧草、甘蔗噴灌，電廠、碼頭等除塵JP75-300卷盤式噴灌機工作原理：
本機采用水渦輪式動力驅動系統，壓力水（由潛水泵產生水壓）進入水渦輪，推動水渦輪旋轉，從水渦輪水渦輪軸引出經一個兩速段的皮帶驅動裝置傳入到減速器中，經降速后，再經鏈條傳動產生強大扭矩力驅動絞盤轉動，從而實現PE管的自動回收。同時經水渦輪流出的高壓水流經PE管直送到噴頭處，噴頭均勻地將高壓水流噴灑到作物上空，散成細小的水滴均勻降落，并隨著PE管的回收移動而不間歇地進行噴灑作業。
在水渦輪進水彎頭處設有調整舌板、調整舌板的開啟度，便可改變進水渦輪沖擊葉片的水流量，使水渦輪軸的轉速也隨之改變，從而改變PE管回收移動速度，從而達到所需求的不同降水深度的目的。調整舌板的轉速軸通過球形接頭與疊層補償機構相連接，使噴灌機在工作時，隨絞盤有效直徑和PE管摩擦阻力的變化，PE管疊層補償桿自動改變調整舌板的開啟度，從而保證PE管的回收速度纏繞時幾乎可以保證定速，從而實現自動調整速度達到噴灑均勻的目的。
lw75-300卷盤式噴灌機性能參數表：
PE 輸水管 外徑 （mm） | 大噴灑 長度 （m） | 單程作業回收時間 （h） | 組合噴灑 均勻度系數 IUC（%） | PE輸水管 層間速度差 （Vu） | 降水量
（mm） | 單噴頭式 | ||||
入機壓力 （Mpa） | 噴嘴直徑 （mm） | 流量 （m3/h） | 噴灑幅寬 范圍 （m） | |||||||
75 | 300 | 8-16 | ≥85 | ≤20 | 8-50 | 0.5-0.85 | 18、20、22 | 13-50 | 40-70 | |
整機重量 （不含水） （kg） | 整機重量 （含水） （kg） | 整機外 觀尺寸 （長×寬×高） （mm） | 離地距離
（mm） | 底盤輪距 可調范圍 （mm） | 噴頭車輪距可調范圍 （mm） | 多噴頭桁架式 | ||||
入機壓力
（Mpa） | 噴嘴個數 與直徑 （個）（mm） | 流量
（m3/h） | 大控制 幅寬 （m） | |||||||
1550 | 2400 | 5190×2100×2620 | 300 | 1500-1800 | 1300-2800 | 0.4-0.7 | 13、4.4-7.5 | |||
