產品簡介
山東巨明JM2004-Q輪式拖拉機產品介紹★采用濰柴高壓共軌(選裝玉柴)、增壓發動機、動力強勁、燃油經濟性好、可靠性高;★采用操縱的雙作用離合器進口摩擦材料
詳細介紹

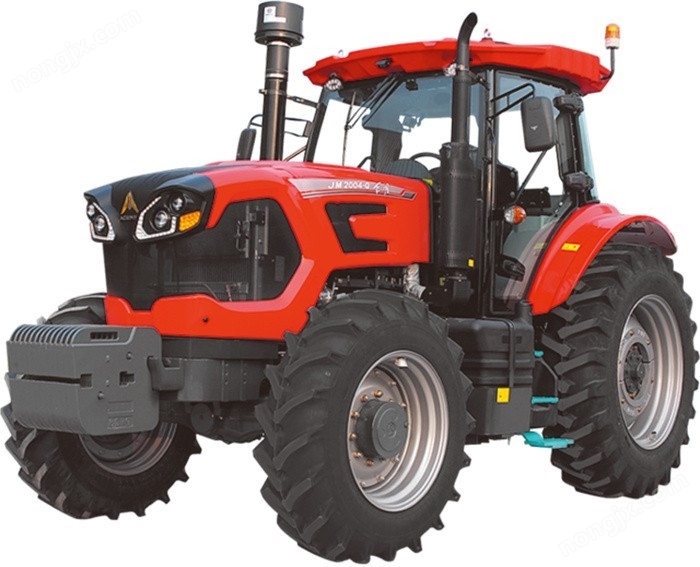

山東巨明JM2004-Q輪式拖拉機產品介紹
★采用濰柴高壓共軌(選裝玉柴)、增壓發動機、動力強勁、燃油經濟性好、可靠性高;
★采用操縱的雙作用離合器進口摩擦材料，扭矩儲備大、可靠性高;
★強制冷卻有效解決傳動系高溫問題、有效解決齒輪、軸承等關鍵零部件的正常潤滑，保障密封件、潤滑油的使用壽命，使傳動系工作可靠性大幅提升;
★變速箱采用直齒加斜齒傳動，特種材質、傳遞扭矩大，嚙合平穩、承載能力更強，關鍵部位采用進口皮爾軸承，提高可靠性及壽命;
★關鍵密封部位，采用中國臺灣NAK油封，提高可靠性和壽命;
★全系標配TG系列加大前橋，深松、深耕更輕松;
★傳動系統、液壓系統均采用液壓傳動三用油，齒輪抗磨性能、高溫性能、低溫性能、氧化穩定性等全面提升，為整機穩定運轉保駕護航;
★變速箱采用24F+8R檔，擁有各種作業的理想速度，打包、開溝作業效率高;
★雙油缸強壓提升器，能滿足多種復合機具匹配需求，可選裝快速掛接、更快捷、更方便;
★標配480L燃油箱，滿足一整天的工作需要，減少頻繁加油造成的時間浪費。
★標配三組液壓輸出，滿足折疊耙、液壓翻轉犁等機具的作業需求，適應性更廣;
★后輪距無極可調、滿足各種農藝要求;
★選裝子午胎、高花胎、雙排輪、平花胎、不同動力輸出轉速等多種資源、滿足市場多種作業工況需求;
★側置換檔，操控更方便、更舒適;
★液壓助力離合器、輕松、舒適、有效降低勞動強度;
★全新流線型機罩、造型美觀，通風散熱效果好;
★豪華空調駕駛室，角度可調方向盤，氣懸浮座椅、駕乘更舒適;
★可選裝自動輔助駕駛系統，降低駕駛員勞動強度，工作效果更標準。
巨明JM2004-Q拖拉機技術參數
| 項目 | 單位 | 設計值 |
|---|---|---|
| 該鑒定單元中機型的合理最小功率代號（馬力） | / | 180 |
| 整機型號、名稱 | / | JM2004-Q、輪式拖拉機 |
| 整機型式 | / | 輪式 |
| 整機機架型式 | / | 無架 |
| 整機驅動型式 | / | 四驅 |
| 整機用途 | / | 一般用途 |
| 整機外廓尺寸(長×寬×高及部位) | mm | 5430×2300×3200（空濾器頂） |
| 軸距或履帶接地長 | mm | 2765 |
| 常用輪距(前輪/后輪)或軌距 | mm | 1920/1820 |
| 輪距(前輪/后輪)或軌距 | mm | 1660、1760、1790、1840、1890、1920、1960、2050/1610-2150 |
| 最小離地間隙及部位 | mm | 470（油箱托架下沿） |
| 變速箱前端面至后驅動軸軸心線的水平距離 | mm | 1431 |
| 變速箱齒輪副軸孔中心距 | mm | 118 |
| 全履帶拖拉機驅動輪軸心線至導向輪軸心線的水平距離 | mm | / |
| 最小使用質量 | kg | 6480 |
| 標準配重(前/后) | kg | 520/240 |
| 履帶接地比壓 | kPa | / |
| 最小使用比質量 | kg/kW | 44.08 |
| 擋位數（前進/倒退） | / | 24/8 |
| 主變速擋位數 | / | 4 |
| 副變速擋位數 | / | （3+1）×2 |
| 設計理論速度 | km/h | 33.11 |
| 發動機與主離合器聯接方式 | / | 直聯 |
| 翻傾防護裝置（駕駛室或安全框架）型號 | / | JM2604.45.001 |
| 翻傾防護裝置（駕駛室或安全框架）型式 | / | 簡易駕駛室 |
| 翻傾防護裝置（駕駛室或安全框架）生產廠 | / | 濰坊中遠重工科技有限公司 |
| 發動機型號 | / | WP6G200E330 |
| 發動機結構型式 | / | 直列、直噴、水冷、四沖程 |
| 發動機生產廠 | / | 濰柴（濰坊）中型柴油機有限公司 |
| 發動機進氣方式 | / | 增壓中冷 |
| 發動機氣缸數 | / | 6 |
| 發動機標定功率 | kW | 147 |
| 發動機額定凈功率 | kW | 147 |
| 發動機標定轉速 | r/min | 2200 |
| 發動機冷卻方式 | / | 水冷 |
| 空氣濾清器型號 | / | KLQ-518D |
| 空氣濾清器型式 | / | 干式 |
| 排氣管消聲腔外形尺寸(長×寬×厚或直徑×長) | mm | 600×290×140 |
| 排氣管消聲腔質量 | kg | 13 |
| 駕駛員座椅型號 | / | SMT1 |
| 駕駛員座椅生產廠 | / | 濰坊機械有限公司 |
| 安全帶型號 | / | FS2001 |
| 安全帶生產廠 | / | 揚州福勝汽車配件廠 |
| 轉向系型式 | / | 全液壓 |
| 轉向系轉向操縱機構 | / | 方向盤 |
| 轉向系轉向機構型式 | / | 前輪轉向 |
| 傳動系箱體數量、變速箱（器）型式 | / | 機械平面組成式 |
| 主變速位置和換擋方式 | / | 機械有級擋 |
| 副變速換擋方式 | / | 機械有級擋 |
| 輪胎型號(前輪/后輪) | / | 14.9-28/18.4-38 |
| 輪胎數量(前輪/后輪) | 個 | 2/2 |
| 履帶材質 | / | / |
| 履帶板寬度 | mm | / |
| 液壓懸掛系統型式 | / | 分置式 |
| 懸掛裝置型式 | / | 后置、三點懸掛 |
| 懸掛裝置類別 | / | 3類 |
| 工作裝置液壓油泵型號 | / | CBAd1036/1014（208H） |
| 液壓輸出組數 | / | 3 |
| 工作裝置安全閥全開壓力 | MPa | 17.5～18.5 |
| 動力輸出軸花鍵數目 | / | 8 |
| 動力輸出軸標準轉速 | r/min | 760/850 |
